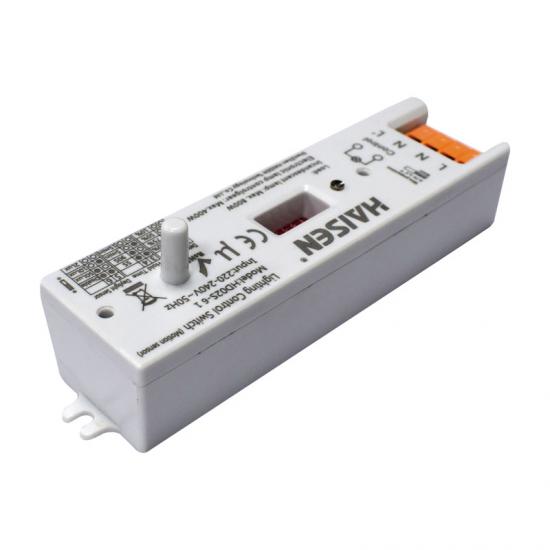

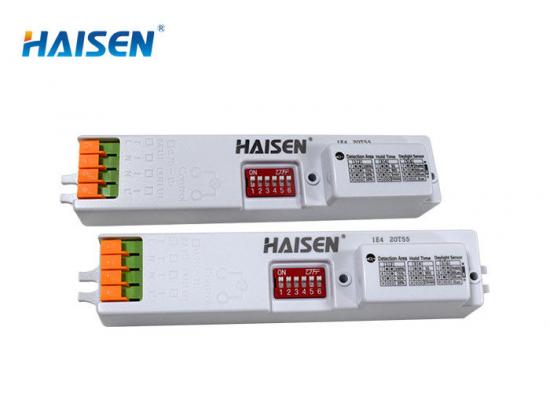

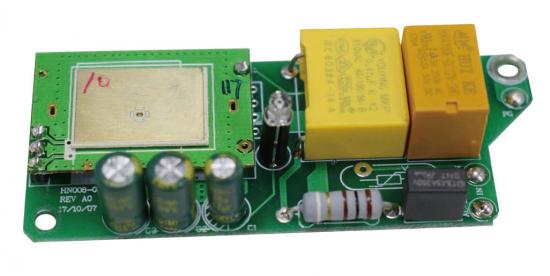

Czujnik ruchu mikrofalowy z anteną prętową i przełącznikiem DIP oraz funkcją włączania/wyłączania. Kompaktowy rozmiar.

Przełącznik DIP na przednim pręcie Funkcja włączania/wyłączania anteny Czujnik ruchu mikrofalowego

Cechy:

1. Automatyczne włączanie/wyłączanie po wykryciu ruchu.

2. Funkcja światła dziennego zapewniająca wystarczającą jasność światła nawet w przypadku wykrycia ruchu.

3. Opcjonalny zakres detekcji, czas utrzymania i próg światła dziennego.

4. Ustawienia przełącznika DIP z przodu.

5. Kompaktowy rozmiar wkładki odpowiedni do oświetlenia Tri-Proof.

6. Zapnij i wypnij pętlę, aby ułatwić instalację.

7. IP 20 z 5-letnią gwarancją.

8. Certyfikat RoHS / SAA / CE.

Opis produktu

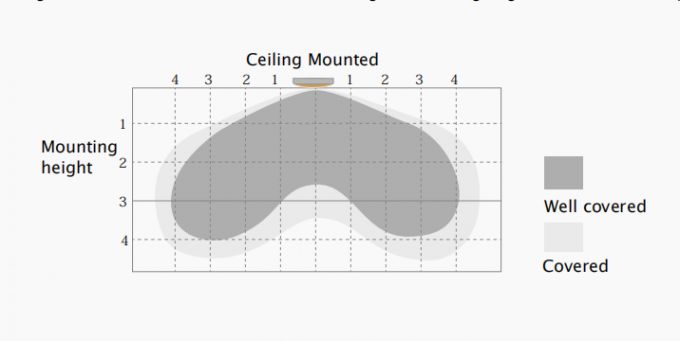

Zasięg wykrywania

Liczba ta wskazuje maksymalną odległość przy najwyższej wysokości montażu przy 100% czułości.

Typowa wysokość montażu wynosi 2,5-4m.

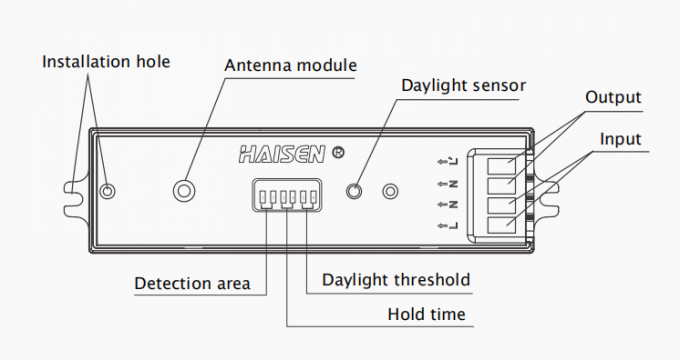

Struktura mechaniczna

Z sześcioma przełącznikami DIP do ustawiania wszystkich parametrów.

Z czterema biegunami umożliwiającymi łatwe podłączenie sterownika LED i zasilacza.

Zacisk wtykowy 4-biegunowy (L,N,N,L') do Kabel 1,5 mm².

Z dwoma otworami montażowymi, łatwe do zamocowania w oprawie oświetleniowej przez użytkownika końcowego.

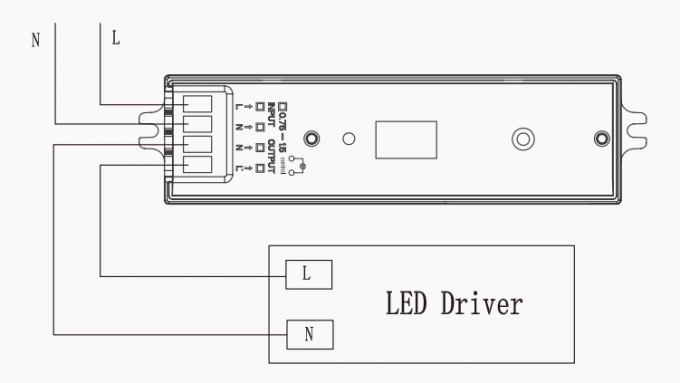

Schemat okablowania

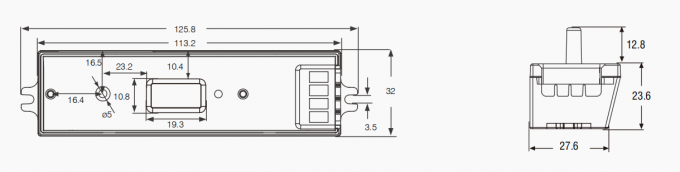

Wymiary (mm)

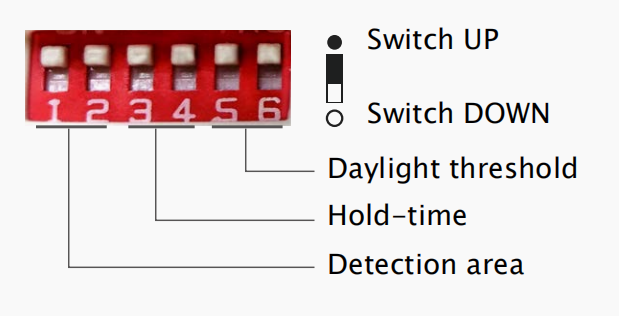

Ustawienie przełącznika DIP

Obszar wykrywania:

W tym obszarze wykrywany jest ruch, co powoduje aktywację czujnika. Obszar detekcji 100% określany jest jako wysoka czułość.

Czas utrzymania:

Okres, w którym światło zachowuje 100% jasności po opuszczeniu obszaru detekcji przez poruszające się obiekty.

Próg światła dziennego:

Definicja jasności otoczenia. Czujnik będzie działał tylko wtedy, gdy jasność otoczenia będzie niższa od ustawionej określonej liczby luksów. Jeśli jest wstępnie ustawiona na „wyłączony”, czujnik będzie działał za każdym razem, gdy wykryje ruch, niezależnie od jasności otoczenia.

Demo aplikacji

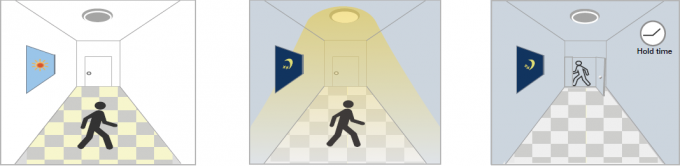

1. Funkcja automatycznego włączania/wyłączania:

Światło włącza się po wykryciu ruchu i gaśnie po wyjściu ludzi w nocy. Zastosowania: korytarze, klatki schodowe.
Próg światła dziennego ustawiony jest na „2lux,10lux,50lux”

Przy wystarczającym świetle dziennym, Przy niewystarczającym świetle dziennym, Po ostatnim wykryciu i
nawet gdy wykryto ruch, gdy wykryto ruch, światło WŁĄCZONE. obecny czas podtrzymania
światło pozostaje WYŁĄCZONE. po upływie czasu światło WYŁĄCZONE.

2. Brak funkcji światła dziennego
Próg światła dziennego jest ustawiony na „Wyłącz”.

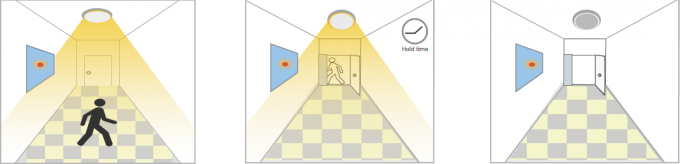

Światło włącza się po wykryciu ruchu, po wyjściu ludzi, światło wyłącza się po upływie określonego czasu.
Zastosowania: Miejsca słabo oświetlone, takie jak parking podziemny, przejścia podziemne.

Po wykryciu ruchu, po opuszczeniu obszaru wykrywania przez ludzi, po ostatnim wykryciu i
czujnik włączy obszar, światło pozostanie w 100% aktualnego czasu podtrzymania
Światło ustawione na 100% jasności. Jasność utrzymana w czasie. Po upływie tego czasu światło WYŁĄCZONE.

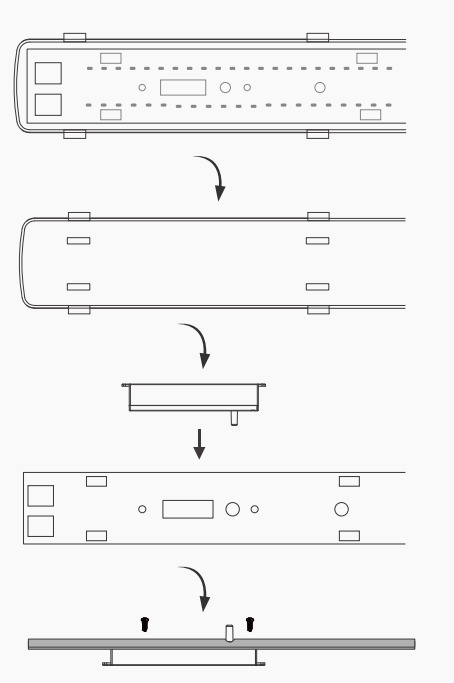

Metoda instalacji:

Notatki użytkownika:

1. Mikrofale mogą przenikać przez ściany lub szkło o grubości mniejszej niż 20 cm i tłumić je, jeśli są grubsze niż 20 cm.
2. Napięcie sterownika musi być stabilne i mieścić się w granicach 10%.
3. Obszar wykrywania będzie zależał od prędkości ruchu, wysokości montażu i natężenia ruchu.
4. Przeprowadź test w słoneczny dzień bez klosza, gdyż może to mieć wpływ na mierzoną wartość luksów.

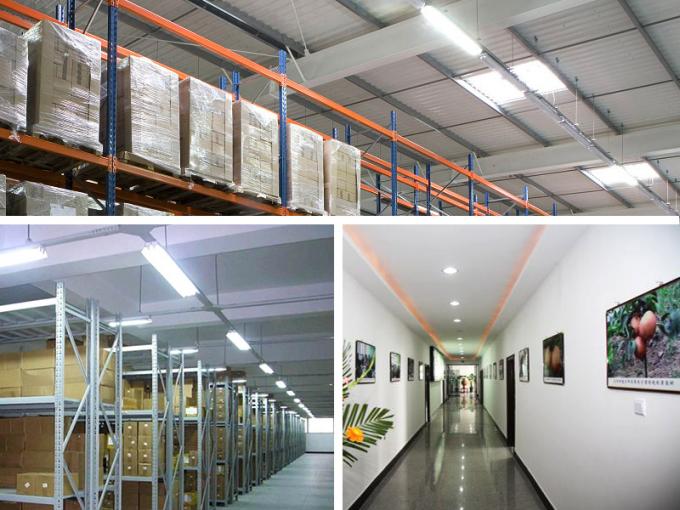

Aplikacja:
