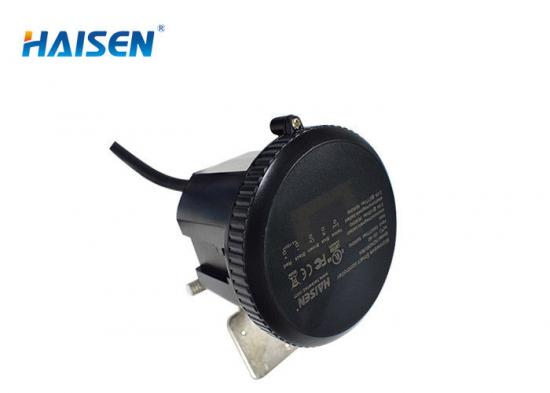

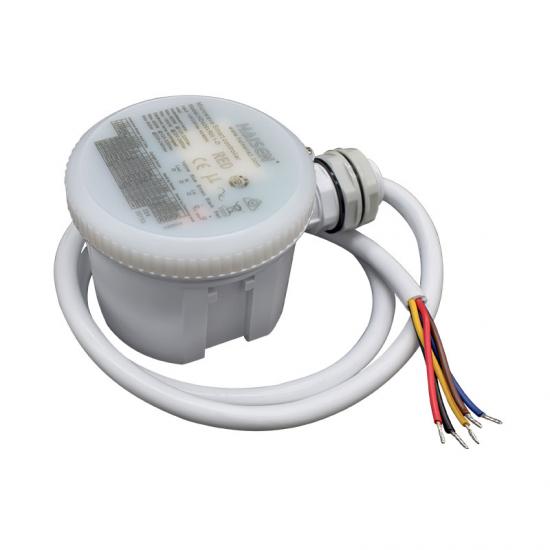

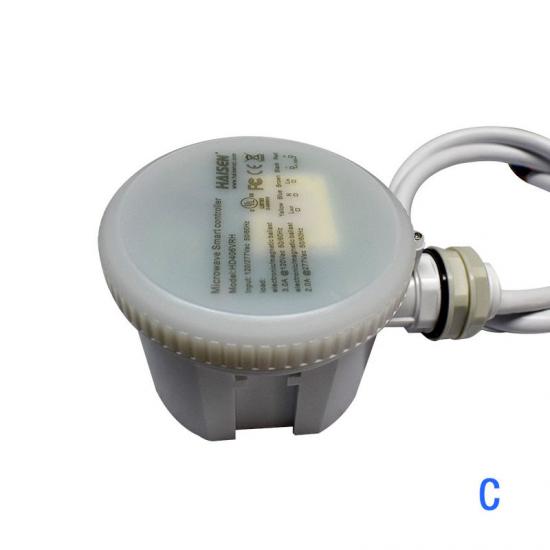

12 przełączników DIP Czujnik ruchu z pilotem do UFO Highbay

12 przełączników DIP Czujnik ruchu z pilotem do UFO Highbay

Cechy:

1. Czujnik ruchu mikrofalowego 5,8 GHz z funkcją ściemniania.

2. Obsługa różnych instalacji i zastosowań, do montażu powierzchniowego, tradycyjnych opraw LED typu high bay z aluminiowym odbłyśnikiem, opraw UFO typu high bay lub liniowych/trójzabezpieczających opraw high bay.

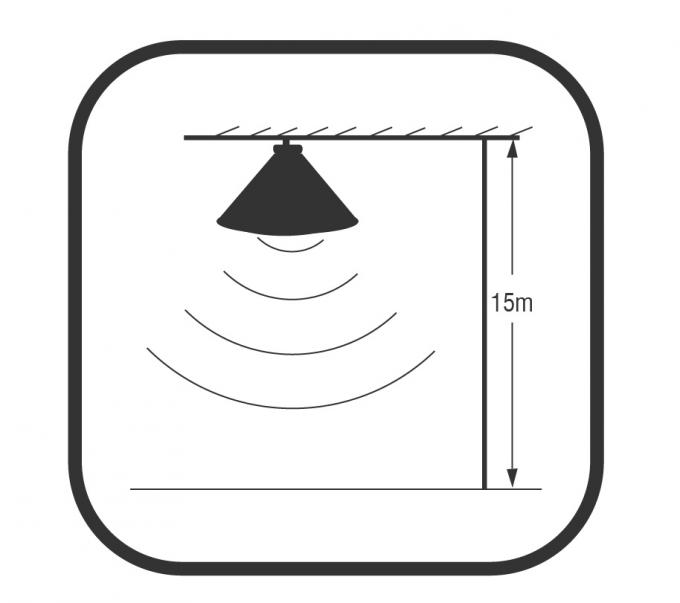

3. Maksymalna wysokość montażu wynosi 15 m/49,2 stopy.

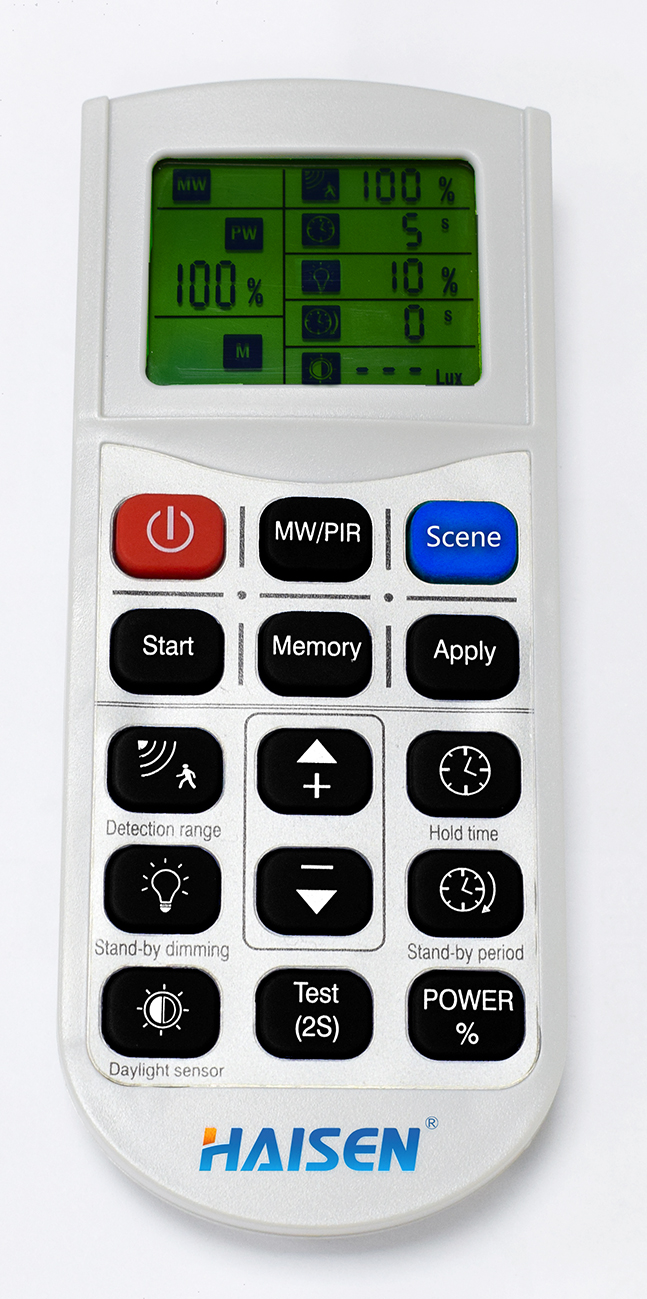

4. Wszystkie parametry można ustawić za pomocą pilota.

5. Wrażliwy i niezawodny.

Ściemnianie 6,1-10 V.

7. IP 20 z 5-letnią gwarancją.

Opis produktu:

WŁĄCZ/WYŁĄCZ Kontrola Obszaru Detekcji Próg Światła Dziennego Zdalne Sterowanie

Gwarancja 5 lat Czas podtrzymania 8-15 m Highbay Okres czuwania Poziom ściemniania w trybie czuwania

Zasięg wykrywania

Liczba ta wskazuje maksymalną odległość przy najwyższej wysokości montażu przy 100% czułości.

Typowa wysokość montażu wynosi 8-15m.

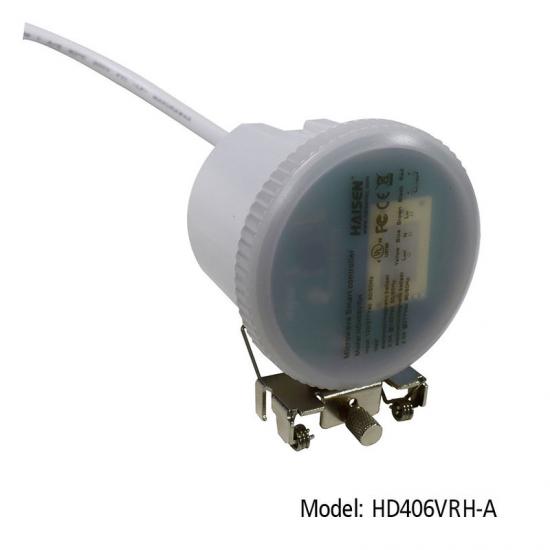

Struktura mechaniczna

Z 12 przełącznikami DIP i pilotem zdalnego sterowania aby ustawić wszystkie parametry

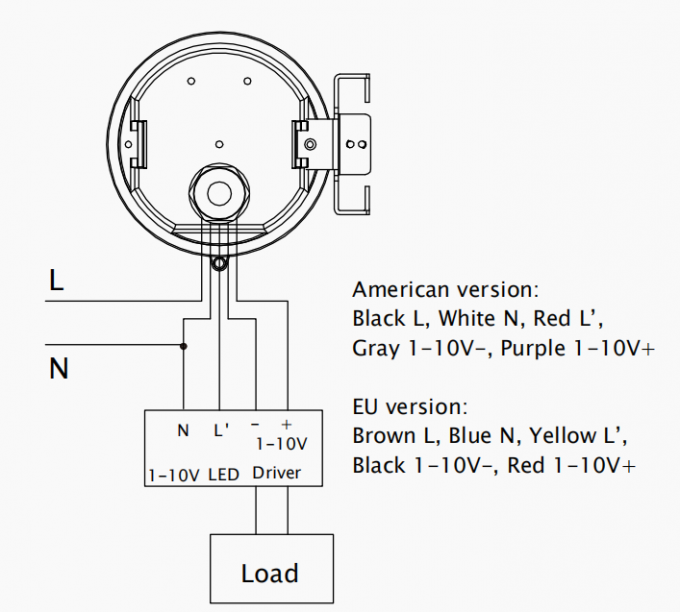

Schemat okablowania

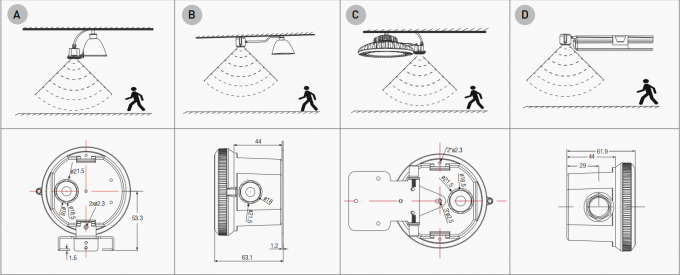

Wymiary (mm)

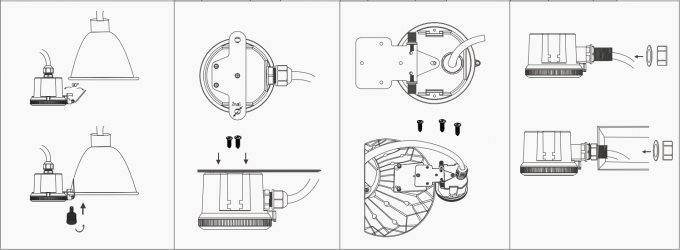

Metoda instalacji:

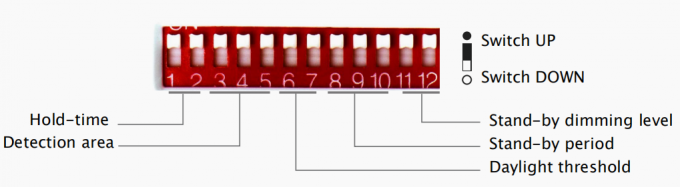

Szczegóły przełącznika DIP:

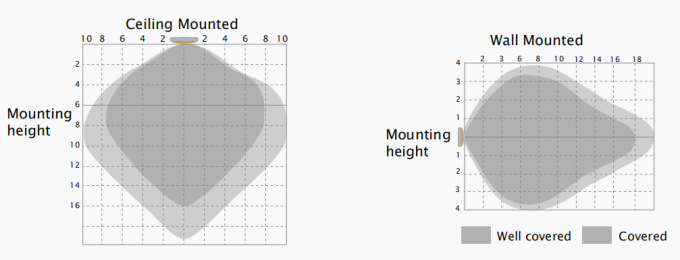

Obszar wykrywania:

W tym obszarze wykrywany jest ruch, co może spowodować aktywację czujnika. Obszar detekcji 100% nazywany jest również obszarem wysokiej czułości.

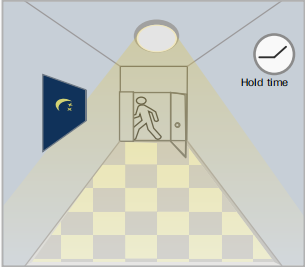

Czas utrzymania:

Okres, w którym światło zachowuje 100% jasności po opuszczeniu obszaru detekcji przez poruszające się obiekty.

Próg światła dziennego:

Definicja jasności otoczenia; czujnik zadziała tylko wtedy, gdy jasność otoczenia będzie niższa niż określona, wstępnie ustawiona wartość luksów; gdy jest wstępnie ustawiona jako „wyłączona”, czujnik zadziała za każdym razem, gdy wykryje ruch, niezależnie od jasności otoczenia.

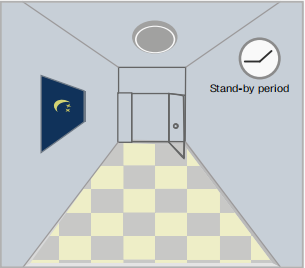

Okres czuwania:

Okres, w którym światło utrzymuje niski poziom natężenia przed całkowitym wyłączeniem. Gdy jest ustawione na „∞“, światło zawsze utrzymuje niski poziom natężenia, jeśli w obszarze detekcji nie wykryje żadnego ruchu i nie wyłącza się.

Poziom przyciemniania w trybie czuwania:

Definicja niskiej wydajności w okresie czuwania.

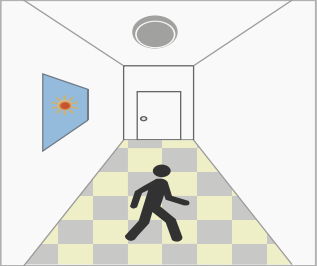

Demo aplikacji

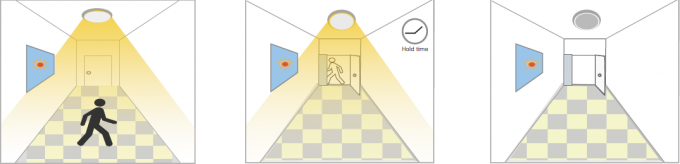

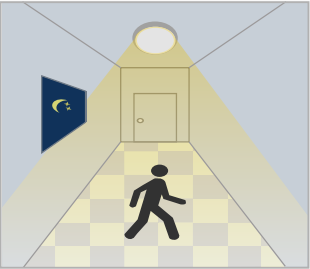

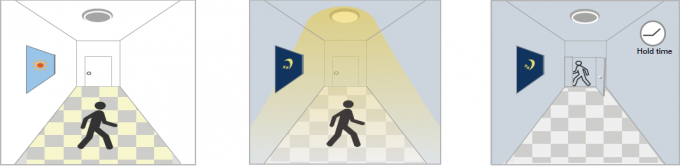

1. Funkcja automatycznego włączania/wyłączania:

Światło włącza się po wykryciu ruchu i gaśnie po wyjściu ludzi w nocy. Zastosowania: korytarze, klatki schodowe.

Przy wystarczającym świetle dziennym, Przy niewystarczającym świetle dziennym, Po ostatnim wykryciu i
nawet gdy wykryto ruch, gdy wykryto ruch, światło WŁĄCZONE. obecny czas podtrzymania
światło pozostaje WYŁĄCZONE. po upływie czasu światło WYŁĄCZONE.

2. Brak funkcji światła dziennego
Próg światła dziennego jest ustawiony na „Wyłącz”.
Światło włącza się po wykryciu ruchu, po wyjściu ludzi, światło wyłącza się po okresie czuwania.

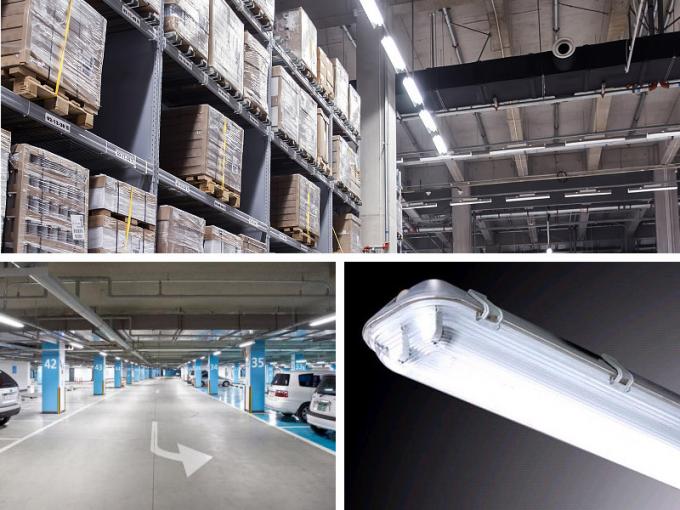

Zastosowania: Miejsca słabo oświetlone, takie jak parking podziemny, przejścia podziemne.

Po wykryciu ruchu, po opuszczeniu obszaru wykrywania przez ludzi, po ostatnim wykryciu i
czujnik włączy obszar, światło pozostanie w 100% aktualnego czasu podtrzymania
Światło ustawione na 100% jasności. Jasność utrzymana w czasie. Po upływie tego czasu światło WYŁĄCZONE.

3. Demo funkcji – sterowanie ściemnianiem/funkcja korytarzowa:

Aplikacja:

Notatki użytkownika:

1. Mikrofale mogą przenikać przez ściany lub szkło o grubości mniejszej niż 20 cm i tłumić je, jeśli są grubsze niż 20 cm.
2. Napięcie sterownika musi być stabilne i mieścić się w granicach 10%.
3. Obszar wykrywania będzie zależał od prędkości ruchu, wysokości montażu i natężenia ruchu.
4. Przeprowadź test w słoneczny dzień bez klosza, gdyż może to mieć wpływ na mierzoną wartość luksów.

Tryb pamięci i stosowania

1. Naciśnij przycisk „WŁ./WYŁ.”, aby włączyć lub wyłączyć światło.

2. Aby zresetować parametry, wykonaj poniższe czynności:

Krok 1 - Naciśnij przycisk ON, aby włączyć światło, jeśli na początku było wyłączone.

Krok 2 - Naciśnij przycisk „Start” na czujniku ustawienia studni.

Krok 3 - Naciśnij przycisk Zakres wykrywania, Czas podtrzymania, Poziom ściemniania w trybie czuwania,

Okres czuwania i próg światła dziennego jeden po drugim w sekwencji (Naciśnij „+/-”, aby (ustaw parametry).

Krok 5 – Naciśnij „Pamięć”, aby zapamiętać ustawienia.

Uwaga: Odstęp między ustawieniami każdego parametru powinien mieścić się w granicach 30 sekund.

Tryb ustawień izolowanych

1. Naciśnij przycisk „WŁ./WYŁ.”, aby włączyć lub wyłączyć światło. Naciśnij przycisk „Scena”, a pilot Aktywuj ostatnio zapisane ustawienia lub pozostań przy domyślnych ustawieniach fabrycznych.

2. Aby zresetować parametry, wykonaj poniższe czynności:

Krok 1 - Naciśnij przycisk ON, aby włączyć światło, jeśli na początku było wyłączone.

Krok 2 – Naciśnij dowolny przycisk „Scena”, „Test” i „Zastosuj”, aby rozpocząć wykrywanie czujnika tryb.

Krok 3 - Naciśnij przycisk Zakres wykrywania, Czas podtrzymania, Poziom ściemniania w trybie czuwania, Okres czuwania i próg światła dziennego, jeden po drugim, w kolejności.

3. Aby zaprogramować inne światła w układzie, które mają podobne czujniki, program.

Krok 1 – Naciśnij „ON” na drugim czujniku

Krok 2 – Naciśnij „Zastosuj”

Uwagi:

1. Ustawienia zostaną zapisane automatycznie i będą obowiązywać do momentu ponownego naciśnięcia przycisku Reset.

2. Podczas ustawiania każdego parametru światło będzie migotać.

3. Ikona będzie migać podczas ustawiania odpowiedniego parametru.
