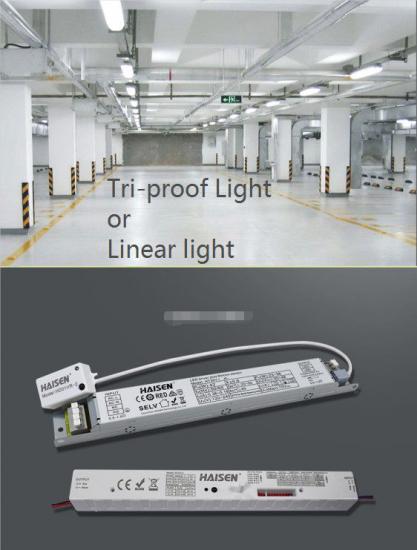

40W izolowany czujnik sterownika LED

Sterownik LED z izolacją 40 W i prądem 0,4 A do oświetlenia listwowego

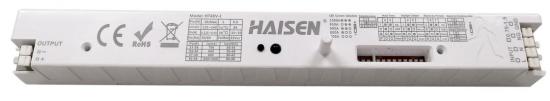

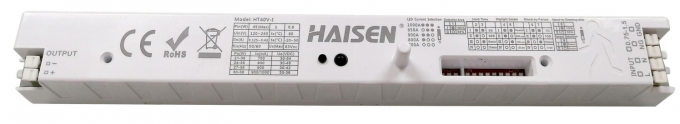

HT40V-I to izolowany sterownik LED 40 W i czujnik ruchu mikrofalowy. Połączone produkty 2 w 1 z napięciem wyjściowym 30–54 V, priorytetem światła dziennego i zasięgiem wykrywania oraz wysokością 6 m (wys.) x 14 m (gł.), funkcją ściemniania ze stałym prądem wyjściowym LED. Nadaje się do oświetlenia listwowego i oświetlenia trójzadaniowego.

Cechy:

1. Rozwiązanie izolowane Sterownik LED i czujnik mikrofalowy w jednym

2. Priorytet światła dziennego

3. Sterowanie trójpoziomowe za pomocą wyjścia 1-10 V

4. 3 lata gwarancji, IP20

5. Smukła konstrukcja specjalnie do oświetlenia listwowego i trójwarstwowego

6. Prąd stały z opcjami 0,7 A (30-54 V) / 0,8 A (30-48 V) / 0,90 A (30-42 V) / 0,95 A / 1,0 A (30-36 V)

7. Funkcja przyciemniania z jasnością w trybie czuwania 10%/30%

8. Sprawność 83%

9. Zasięg wykrywania x wysokość 14 m x 6 m

10. Moc wyjściowa maks. 19 W przy napięciu 30-54 V

11. Ochrona przed awariami SCP: automatyczne odzyskiwanie, OVP, OCP, OTP

12. Norma EMCEN55015

13. Konstrukcja anteny prętowej ułatwiająca montaż.

14. Ustawienia pilota zdalnego sterowania / Ustawienia przełącznika DIP

Opis produktu

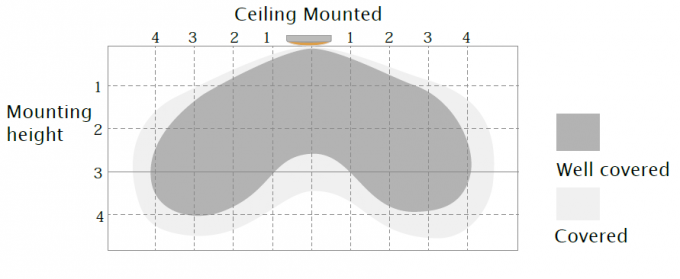

Zasięg wykrywania

Liczba ta wskazuje maksymalną odległość przy najwyższej wysokości montażu przy 100% czułości.

Typowa wysokość montażu wynosi 2,5-4m.

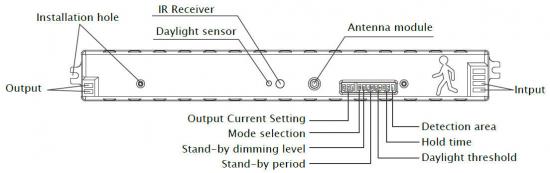

Struktura mechaniczna

Z dwunastoma przełącznikami DIP do ustawiania ustawienia prądu wyjściowego, wyboru trybu, poziomu ściemniania w trybie czuwania, okresu czuwania, obszaru detekcji, czasu podtrzymania i progu światła dziennego.

Z odbiornikiem podczerwieni umożliwiającym obsługę zdalnego sterowania.

Z dwoma otworami montażowymi, łatwe do zamocowania w oprawie oświetleniowej przez użytkownika końcowego.

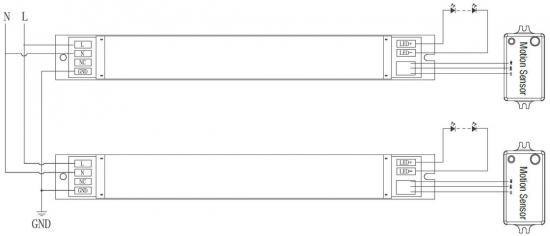

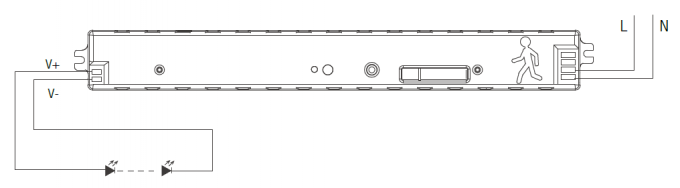

Schemat okablowania

Dwa bieguny do podłączenia zasilania (120-277VAC)

Dwa słupy do podłączenia oświetlenia LED

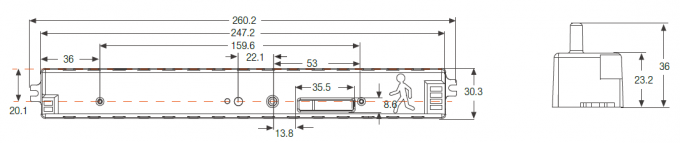

Wymiary (mm)

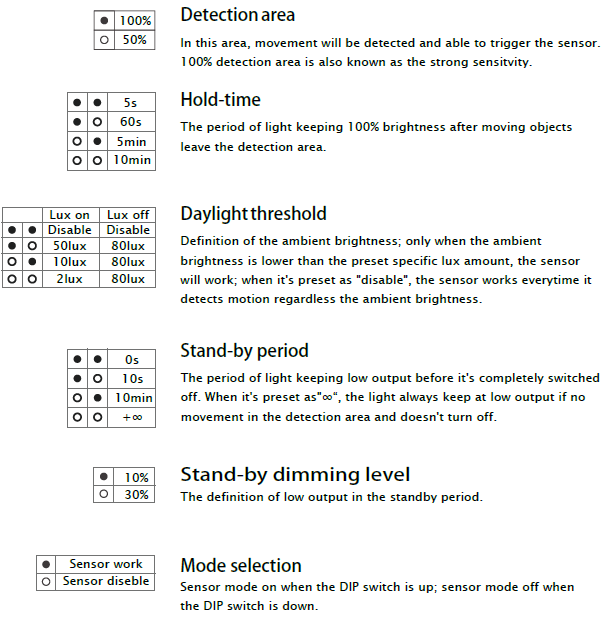

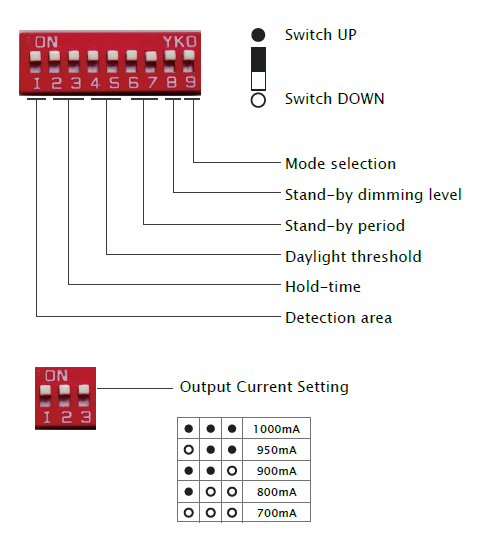

Ustawienie przełącznika DIP

D Priorytet światła

Dzięki funkcji priorytetu światła dziennego HT19V-I jest w stanie rozróżniać jasność sztucznego światła
ze światła naturalnego po zainstalowaniu wewnątrz oprawy i automatycznie wyłącza światło, gdy
jasność otoczenia przekracza ustalony poziom luksów.

Warunek wstępny priorytetu światła dziennego:
1. Okres czuwania wynosi +∞;
2. Poziom przyciemnienia w trybie czuwania wynosi 10% lub 30%;
3. Próg światła dziennego wynosi 2 luksów, 10 luksów lub 50 luksów.

Demo aplikacji

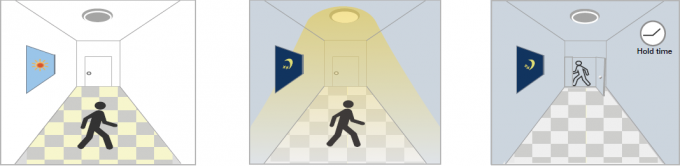

1. Funkcja automatycznego włączania/wyłączania:

Światło włącza się po wykryciu ruchu i gaśnie po wyjściu ludzi w nocy. Zastosowania: korytarze, klatki schodowe.
Próg światła dziennego ustawiony jest na „2lux,10lux,50lux”

Przy wystarczającym świetle dziennym, Przy niewystarczającym świetle dziennym, Po ostatnim wykryciu i
nawet gdy wykryto ruch, gdy wykryto ruch, światło WŁĄCZONE. obecny czas podtrzymania
światło pozostaje WYŁĄCZONE. po upływie czasu światło WYŁĄCZONE.

2. Brak funkcji światła dziennego
Próg światła dziennego jest ustawiony na „Wyłącz”.
Światło włącza się po wykryciu ruchu, po wyjściu ludzi, światło wyłącza się po okresie czuwania.
Zastosowania: Miejsca słabo oświetlone, takie jak parking podziemny, przejścia podziemne.

Po wykryciu ruchu, po opuszczeniu obszaru wykrywania przez ludzi, po ostatnim wykryciu i
czujnik włączy obszar, światło pozostanie w 100% aktualnego czasu podtrzymania
Światło ustawione na 100% jasności. Jasność utrzymana w czasie. Po upływie tego czasu światło WYŁĄCZONE.

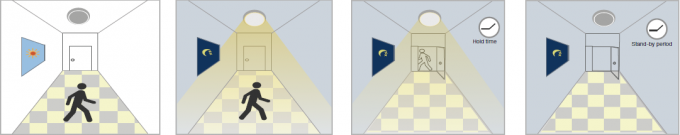

3. Demo funkcji – sterowanie ściemnianiem/funkcja korytarzowa

Przy wystarczającym świetle dziennym, Przy niewystarczającym Po ostatnim wykryciu, Po przejściu w tryb gotowości
nawet gdy ruch światła dziennego, gdy ruch światła zostanie przyciemniony okres, światło WYŁĄCZONE.
wykryto, światło pozostaje wykryte, światło włączone. w dół do trybu gotowości
WYŁ. poziom ściemniania (10% lub

30%) po czasie przetrzymania.

Metoda instalacji:

Notatki użytkownika:

1. Mikrofale mogą przenikać przez ściany lub szkło o grubości mniejszej niż 20 cm i tłumić je, jeśli są grubsze niż 20 cm.
2. Obszar wykrywania będzie zależał od prędkości ruchu, wysokości montażu i natężenia ruchu.
3. Przeprowadź test w słoneczny dzień, bez klosza, gdyż może to mieć wpływ na mierzoną wartość luksów.
