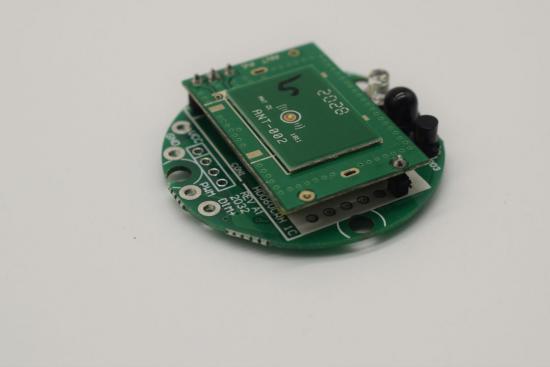

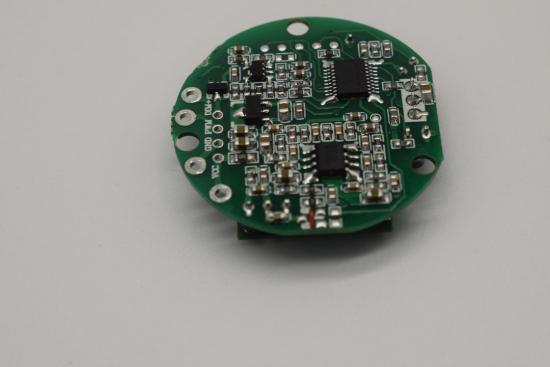

Czujnik ruchu DC z priorytetem światła dziennego, płytka goła, wysokość montażu 10 m

Marka:
HAISEN
Pozycja nr.:
HD06VCRH 1C
Zamów (MOQ):
100PCS
Zapłata:
L/C, T/T, Western Union
Pochodzenie produktu:
China

Skontaktuj się z nami

Szczegóły produktu

Funkcja priorytetu światła dziennego Goła deska Wysokość montażu 10 m

Cechy czujnika:

1. Automatyczne włączanie/wyłączanie za pomocą czujnika światła dziennego.

2. Opcjonalny zakres detekcji, czas podtrzymania, próg światła dziennego, okres czuwania i

Poziom przyciemnienia w trybie czuwania.

3. Ustawienia pilota.

4,5 roku gwarancji.

Opis produktu czujnika:

Napięcie robocze	10-15 V prądu stałego
Prąd roboczy	≤30mA (Pobór prądu)
Wyjście	ŚCIEMNIEJ 1-10V
Tryb połączenia	podkładka łącząca, +12 V, GND, DIM+
Moc czuwania	≤0,5 W
Tryb ściemniania	Dodawanie/odejmowanie ściemniania (tryb mocy 10%-100%, tryb indukcyjny 60%-100%)
Częstotliwość mikrofal	5,8 GHz ± 75 MHz
Moc mikrofal	<0,3 mW
Wysokość montażu	10 m/32,81 stopy (montaż sufitowy)
Zasięg wykrywania	Maks. ø14 m/45,92 stopy (montaż sufitowy)
Kąt detekcji	30°-150°
Metoda konfiguracji	Zdalne sterowanie
Obszar wykrywania	25%/50%/75%/100%
Czas utrzymania	5 sek./30 sek./1 min./3 min./5 min./10 min./20 min./30 min.
Próg światła dziennego	2Lux/10Lux/30Lux/50Lux/80Lux/120Lux/Wyłącz
Okres czuwania	0 s/10 s/30 s/1 min/5 min/10 min/30 min/+∞
Poziom przyciemnienia w trybie czuwania	10%/20%/30%/50%
Certyfikat	RoHS CE
Wykrywanie ruchu	0,5~1,0 m/s
Temperatura pracy	-20°C~+60°C
Stopień ochrony IP	IP20
Gwarancja	5 lat

Ustawienia fabryczne: Obszar detekcji 100%/ Czas podtrzymania 5 s/ Próg światła dziennego Wyłączone/Czuwanie

okres 0 s/Poziom ściemniania w trybie czuwania 10%.

Obszar wykrywania sterowania WŁ./WYŁ. Czas utrzymania progu światła dziennego Gwarancja 5 lat

Okres czuwania Poziom ściemniania w trybie czuwania Zdalne sterowanie

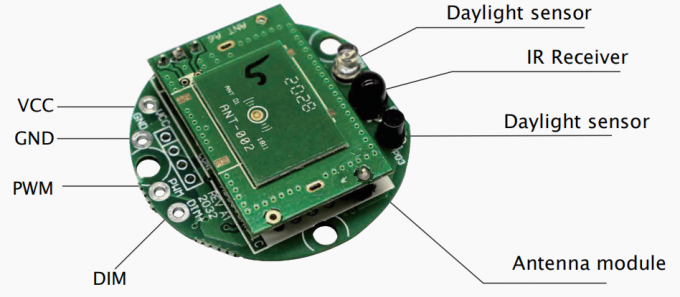

Struktura mechaniczna czujnika ściemnialnego:

Sygnał wyjściowy tego produktu jest PWM i DIM 1-10V, który można stosować w dowolny sposób.

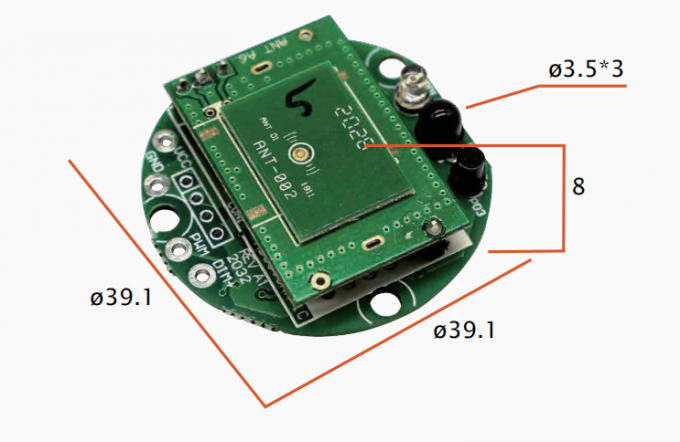

Rysunek wymiarowy (jednostka: mm) czujnika ściemnialnego:

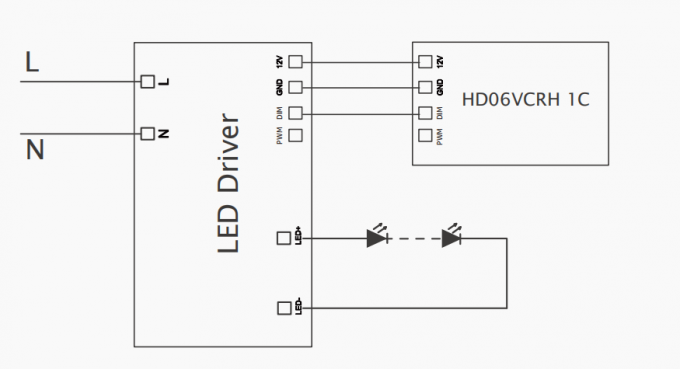

Schemat okablowania czujnika ściemnialnego

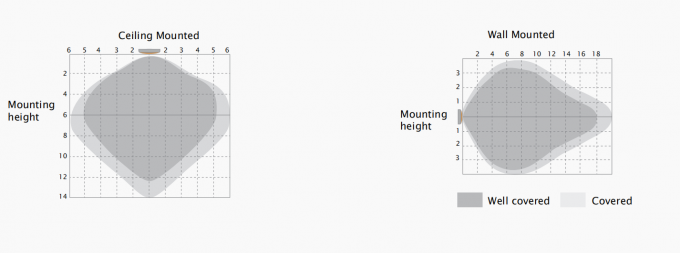

Zasięg wykrywania czujnika ściemnialnego:

Typowa wysokość instalacji 10m

Liczba ta wskazuje maksymalną odległość przy najwyższej wysokości montażu przy 100% czułości.

Priorytet światła dziennego czujnika ściemniania :

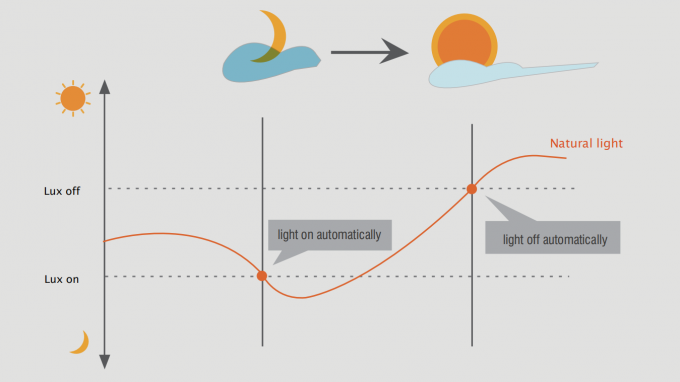

Czujnik zmierzchu/świtu:

Technologia Dual-PD zapewnia w pełni automatyczny czujnik zmierzchu/świtu, który potrafi odróżnić światło naturalne od światła LED, zapewniając odpowiednie oświetlenie. będzie wyłączony, gdy zajdzie taka potrzeba.

Dzięki funkcji priorytetu światła dziennego, HD06VCRH jest w stanie odróżnić jasność światła sztucznego od światła naturalnego po zainstalowaniu wewnątrz oprawy, i automatycznie wyłączają światło, gdy jasność otoczenia przekroczy ustalony poziom luksów.

Warunek wstępny priorytetu światła dziennego:

1. Okres czuwania wynosi +∞;

2. Poziom przyciemnienia w trybie czuwania wynosi 10%, 20% lub 30%;

3. Próg światła dziennego wynosi 30 luksów, 50 luksów, 80 luksów lub 120 luksów.

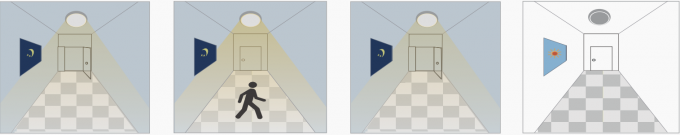

Priorytet światła dziennego____Aplikacja:

Światło włącza się automatycznie Przy niewystarczającym oświetleniu przyciemnia się czuwanie Wyłącz światło, gdy

gdy otoczenie jasność otoczenia, poziom jeśli nie ruch poziom luksów otoczenia

jasność jest niższa światło przyciemnia się do 100% wykryte po jest wyższe niż

niż wstępnie ustawiony poziom luksów. po wykryciu ruchu. czas przetrzymania. wstępnie ustawiona ilość luksów.

Aplikacja:

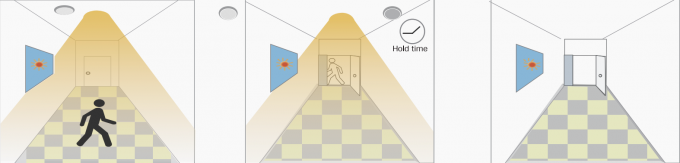

1. Funkcja automatycznego włączania/wyłączania:

Światło włącza się po wykryciu ruchu i gaśnie po wyjściu ludzi w nocy. Zastosowania: korytarze, klatki schodowe.

Przy wystarczającej ilości światła dziennego, Przy niewystarczającym świetle dziennym, po ostatnim wykryciu i

nawet po wykryciu ruchu, po wykryciu ruchu zapala się na aktualny czas podtrzymania

światło pozostaje WYŁĄCZONE. WŁĄCZONE. upłynie, światło wyłączone.

2. Brak funkcji światła dziennego

Próg światła dziennego jest ustawiony na „Wyłącz”.

Światło włącza się po wykryciu ruchu, po wyjściu ludzi, światło wyłącza się po okresie czuwania.

Zastosowania: Miejsca słabo oświetlone, takie jak parking podziemny, przejścia podziemne.

Po wykryciu ruchu, po odejściu ludzi, po ostatnim wykryciu i

czujnik włączy detekcję obszar, światło pozostaje obecny czas utrzymania

światło do 100% jasności. 100% jasność wewnątrz upłynie, światło wyłączone.

czas utrzymania.

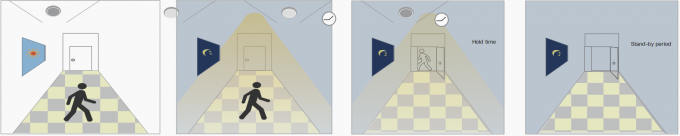

3. Demo funkcji – sterowanie ściemnianiem/funkcja korytarzowa

Z niedostatecznym Przy wystarczającym świetle dziennym, po przejściu w tryb gotowości, po ostatnim wykryciu,

światło dzienne, gdy ruch nawet w trakcie ruchu światło WYŁĄCZONE. Światło zostanie przyciemnione

wykryto, światło WŁĄCZONE. wykryto, światło pozostaje włączone do stanu czuwania

WYŁĄCZONY. poziom ściemniania

(10%, 20%, 30% lub 50%)

po czasie oczekiwania.

Uwaga:

1. Przed użyciem produktu należy uważnie przeczytać instrukcję i zachować ją w bezpiecznym miejscu, aby wszyscy użytkownicy mogli z niej skorzystać.

przeczytaj w dowolnym momencie.

2. Czujnik powinien zostać zainstalowany przez wykwalifikowanego elektryka i upewnić się, że przed jego montażem zasilanie jest odłączone.

instalacja.

3. Zastrzegamy sobie prawo do zmiany wszelkich nieprawidłowych tekstów, obrazów i niezbędnych parametrów technicznych.

4. Wszelkie nieautoryzowane modyfikacje są zabronione, w przeciwnym razie wszelkie gwarancje tracą natychmiastową ważność.

Środki ostrożności podczas instalacji:

1. Czujnik mikrofalowy można zamontować w dowolnej lampie, z wyjątkiem tej z obudową w całości wykonaną z metalu.

2. Wykryta powierzchnia nie może być zasłonięta przedmiotami metalowymi.

3. Upewnij się, że moduł mikrofalowy jest całkowicie odsłonięty na zewnątrz.

4. Powierzchnia detekcji modułu czujnika powinna być zamontowana naprzeciwko obszaru detekcji.

5. Należy trzymać je z dala od kierowcy, aby uniknąć zakłóceń i migania lampy.

6. Okablowanie należy wykonać ściśle według schematu elektrycznego, aby uniknąć zwarcia.

Środowisko aplikacji:

1. Nadaje się do montażu wewnątrz pomieszczeń, aby uniknąć fałszywych alarmów spowodowanych czynnikami zewnętrznymi, takimi jak deszcz, wiatr lub kołysanie się drzew.

2. Nie należy instalować w miejscach, w których znajdują się cztery metalowe osłony i mała przestrzeń (np. dach z ocynkowanej blachy).

3. Należy zwrócić uwagę na sposób montażu, aby uniknąć przypadkowego wyzwolenia spowodowanego potrząśnięciem lampy.

4. Nie należy instalować urządzenia w pobliżu dużych, działających maszyn, takich jak wentylatory/wentylatory sufitowe, aby uniknąć błędnego uruchomienia spowodowanego przez maszynę. wibracja.

Notatki użytkownika:

1. Mikrofale mogą przenikać przez ściany lub szkło o grubości mniejszej niż 20 cm i tłumić je, jeśli są grubsze niż 20 cm.

2. Napięcie sterownika musi być stabilne i mieścić się w granicach 10%.

3. Obszar wykrywania będzie zależał od prędkości ruchu, wysokości montażu i natężenia ruchu.

4. Przeprowadź test w słoneczny dzień bez klosza, gdyż może to mieć wpływ na mierzoną wartość luksów.
