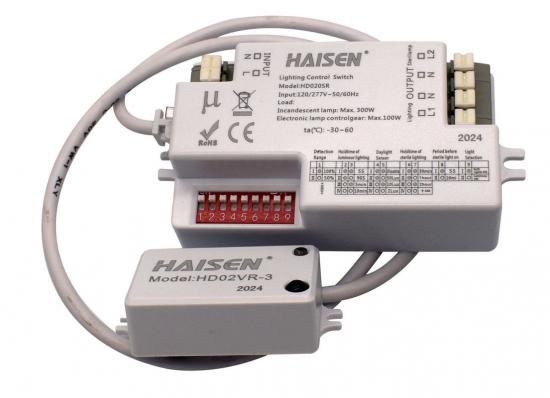

Podwójna kontrola lampy sterylizacyjnej UV z czujnikiem mikrofalowym

Podwójne wyjście, podwójne sterowanie oświetleniem z lampą sterylizacyjną i czujnikiem mikrofalowym

Cechy czujnika przełącznika WŁ./WYŁ.:

1. Przełącznik sterujący ruchem indukcyjnym mikrofalowym 5,8 GHz.

2. Podwójna kontrola wyjścia

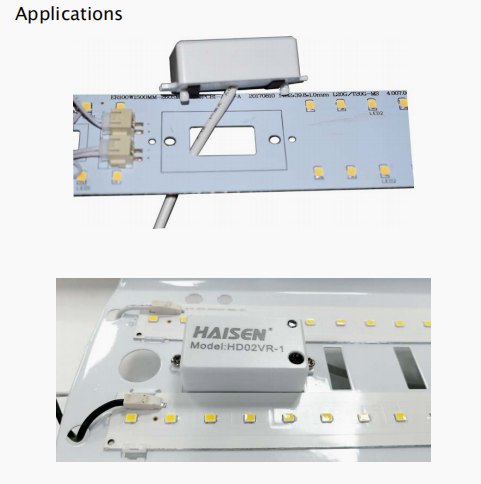

3. Inteligentna, odłączana konstrukcja, czujnik może być mały, aby zmieścić się w płytce PCB LED.

4. Obsługuje programowanie przełączników DIP i zdalne sterowanie.

5. Kąt detekcji jest mniejszy niż 150° w przypadku montażu ściennego; montaż sufitowy 360°

6. IP 20 z 3-letnią gwarancją.

Opis produktu czujnika przełącznika WŁ./WYŁ.:

WŁĄCZ/WYŁĄCZ Kontrola Obszaru Detekcji Próg Światła Dziennego Zdalne Sterowanie

Gwarancja 3 lata Czas podtrzymania Okres czuwania

Zakres detekcji czujnika przełącznika WŁ./WYŁ.

Liczba ta wskazuje maksymalną odległość przy najwyższej wysokości montażu przy 100% czułości.

Typowa wysokość montażu wynosi 2,5-6 m.

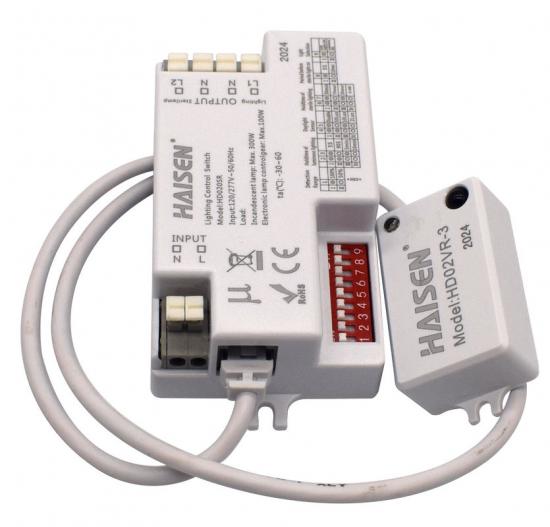

Struktura mechaniczna czujnika przełącznika WŁ./WYŁ.

Wyjście L1 droga, lampa kontrolna; Wyjście L2 kanał, lampa dezynfekująca kontrolna

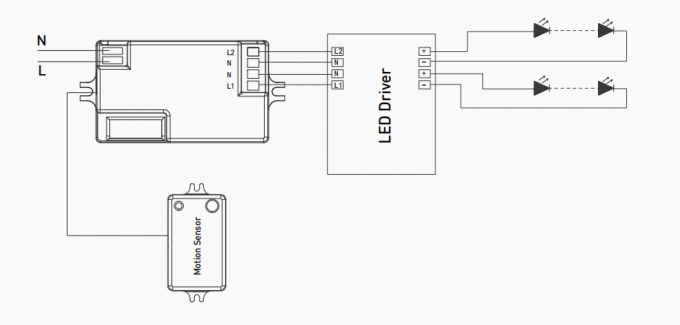

Schemat okablowania czujnika przełącznika WŁ./WYŁ.

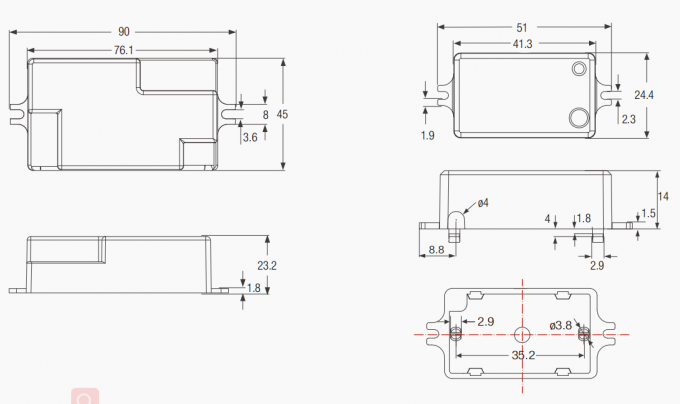

Wymiary czujnika przełącznika WŁ./WYŁ. (mm)

Ustawienia czujnika przełącznika WŁ./WYŁ.:

Wybierając odpowiednią kombinację przełączników DIP, można precyzyjnie ustawić czujnik do różnych zastosowań.

Obszar wykrywania:

W tym obszarze wykrywany jest ruch, co może spowodować aktywację czujnika. Obszar detekcji 100% jest również nazywany wysoką czułością.

Czas utrzymania:

Okres, w którym światło utrzymuje 100% jasności po opuszczeniu obszaru detekcji przez poruszający się obiekt.

Próg światła dziennego:

Czas pracy:

Ustawienie trybu:

GÓRA - sterowanie L1 i L2; DÓŁ - sterowanie tylko L1.

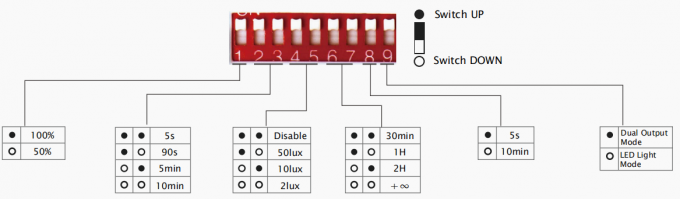

Kombinację poszczególnych przełączników DIP programuje się w sposób pokazany poniżej:

(1) obszar wykrywania

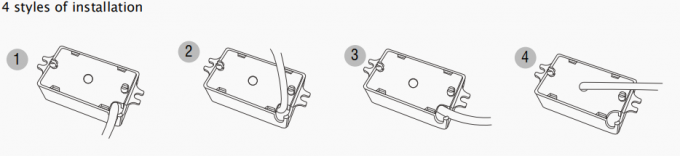

Metoda montażu czujnika przełącznika WŁ./WYŁ.:

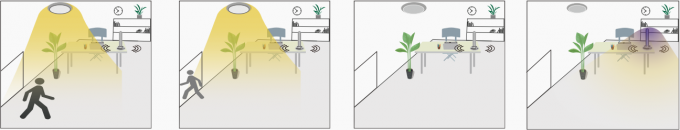

Demo aplikacji czujnika przełącznika WŁ./WYŁ.

(Poniższe ustawienia dotyczą przełącznika DIP. Więcej ustawień znajdziesz w instrukcji obsługi pilota HD03R)

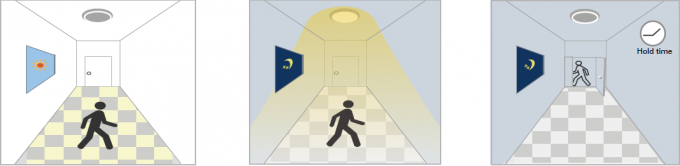

1. W trybie oświetlenia LED zakres wykrywania/czas utrzymania/próg światła dziennego działają przy różnych ustawieniach przełącznika DIP w następujący sposób.

Przy wystarczającym świetle dziennym, Przy niewystarczającym świetle dziennym, Po ostatnim wykryciu, a nawet po wykryciu ruchu, gdy ruch zostanie wykryty, światło WŁĄCZONE. obecny czas podtrzymania światło pozostaje WYŁĄCZONE.

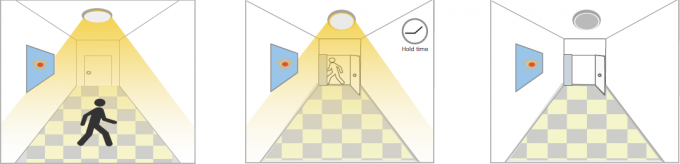

2. Brak funkcji światła dziennego
Próg światła dziennego jest ustawiony na „Wyłącz”.
Światło włącza się po wykryciu ruchu, po wyjściu ludzi, światło wyłącza się po okresie czuwania.
Zastosowania: Miejsca słabo oświetlone, takie jak parking podziemny, przejścia podziemne.

Światło włącza się automatycznie po opuszczeniu obszaru detekcji przez ludzi. Po ostatnim wykryciu i wykryciu ruchu światło pozostaje na 100% jasności w czasie podtrzymania. Światło wyłącza się.

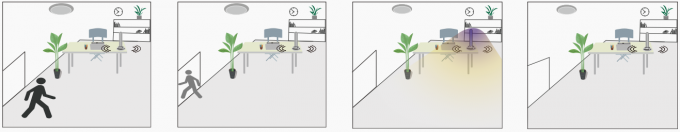

1. Gdy natężenie światła otoczenia > 2 lx/10 lx/50 lx, czas podtrzymania jest ustawiony na 5 s/90 s/5 min/10 min; czas podtrzymania przed włączeniem lampy sterylizującej jest ustawiony na 5s/10min, czas pracy ustawiony jest na 30min/1H/2H ；

Przy wystarczającej ilości światła dziennego Sterilamp przełączy się na czas pracy Sterilampa Sterilamp WYŁĄCZY się po nawet kiedy ruch praca tryb kiedy może być zabierać się do pracy praca czas do następnego wykryto, światło czujnik nie wykryć 30 min/1 godz./2 godz. runda startowa kiedy

pozostaje WYŁĄCZONY . jakikolwiek ruch po wykryciu czujnika ruch.

ludzie odchodzą. Trzymaj czas można ustawić do 5s/10min.

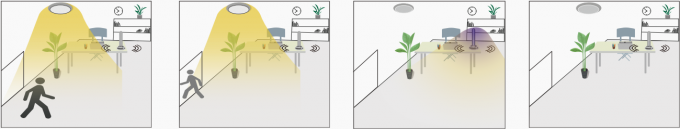

2. Gdy natężenie światła otoczenia jest <2 luksów/10 luksów/50 luksów, czas podtrzymania jest ustawiony na 5 s/90 s/5 min/10 min; czas podtrzymania przed włączeniem lampy sterylizującej jest ustawiony na 5s/10min, czas pracy ustawiony jest na 30min/1H/2H ；

Przy niewystarczającym oświetleniu pozostaje 100% czasu pracy Sterilampa światło dzienne, kiedy ruch jasność w trybie pracy, gdy czujnik może być zabierać się do pracy wykryto, dioda LED czas utrzymania po ludziach nie wykryć jakiekolwiek 30 min/1 godz./2 godz.

światło WŁĄCZONE. pozostaw ruch detekcji po ludzie

obszar. opuść. Czas oczekiwania może ustawić na 5s/10min.

Wyłącz lampę sterylizacyjną po zakończeniu pracy czas do rozpoczęcia kolejnej rundy gdy czujnik wykryje ruch.

3. Gdy próg światła dziennego jest ustawiony na „Wyłącz”, czas podtrzymania jest ustawiony na 5 s/90 s/5 min/10 min; czas podtrzymania przed włączeniem lampy sterylizującej jest ustawiony do 5s/10min, czas pracy ustawiony jest na 30min/1H/2H ；

Dioda LED świeci się, gdy Sterilamp wyłączy czas pracy Sterilamp po ludzie zbliżać się w tryb pracy, kiedy można ustawić 30-minutowy czas pracy do (wykrycie czujnika czujnik nie wykrywa /1H/2H. następna runda startowa ruch). jakikolwiek ruch po zadziałaniu czujnika

ludzie odchodzą. Trzymaj wykryć ruch.

czas można ustawić na 5 sekund/10 minut.

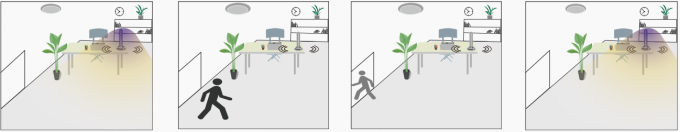

4. Gdy próg światła dziennego jest ustawiony na 2 luksów/10 luksów/50 luksów/Wyłączone; czas pracy lampy sterylizacyjnej jest ustawiony na „+∞”, lampa sterylizacyjna nie wyłączy się aż czujnik wykryje ruch;

Sterilamp keep ON Lampa Sterilamp wyłączy się, gdy dioda LED się włączy, a lampa Sterilamp pozostanie włączona.

kiedy nie ruch wykrywa ruch, ludzie zbliżają się, aż czujnik wykrywa wykryto. czujnik będzie kontrolował światło będzie się utrzymywać ruch, następnie obróć Światło LED do WŁ./WYŁ. 100% jasności wyłączonej. Następnie na podstawie światła dziennego podczas czasu oczekiwania recykling.

ustawienie progu (sprawdź po odejściu ludzi.

do punktu 1/2/3 powyżej). W przeciwnym razie lampa sterylizacyjna zacząć praca po ludzie odchodzą.

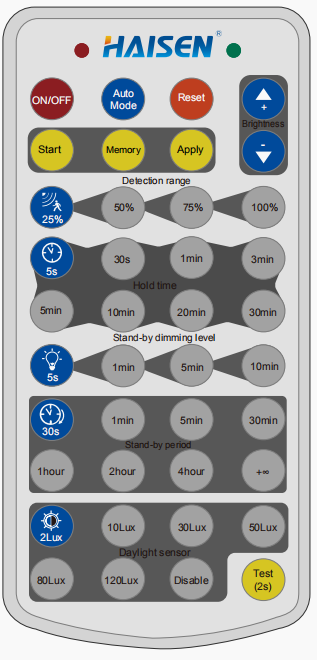

Wprowadzenie do funkcji kluczyków zdalnego sterowania HD03R

Uwaga:

Środki ostrożności podczas instalacji:
