Długość przewodu 60 mm, czujnik ruchu DC 10,5-15 V, ściemnialny, kompaktowy rozmiar

Skontaktuj się z nami

Długość przewodu 60 mm Wejście 10,5-15 V DC Kompaktowy rozmiar Ściemnialny czujnik ruchu DC

Cechy czujnika:

1. Wyjście: czujnik ściemniania 0-10 V; Prąd roboczy＜30 mA;

2. Kąt wykrywania 360° przy montażu sufitowym;

3. Opcje wąskiego/szerokiego obszaru wykrywania;

5. Temperatura pracy -40~80℃ w celu dostosowania do różnych warunków środowiskowych;

5. Rozmiar czujnika 66*20,5*12,1 mm

6. Z łącznikiem ułatwiającym podłączenie do sterownika LED. Oszczędzaj czas.

Opis produktu czujnika:

Gwarancja	5 lat
Moc czuwania	≤0,5 W
Prąd roboczy	<30mA±5%
Metoda sterowania	DIM/1-10V / pilot zdalnego sterowania
Częstotliwość mikrofal	5,8 GHz ± 75 MHz
Napięcie robocze	10,5-15 V DC (prąd zasilania >50 mA)
Moc mikrofal	<0,3 mW
Stopień ochrony IP	IP 20
Temperatura pracy	-40°C~+80°C

Struktura mechaniczna czujnika ruchu:

Obszar wykrywania	Wąski/Szeroki
Czas utrzymania	30 sek./1 min./2 min./5 min.
Próg światła dziennego	50Lux/Wyłącz
Okres czuwania	0 s/1 min/5 min/∞
Poziom przyciemnienia w trybie czuwania	10%/30%

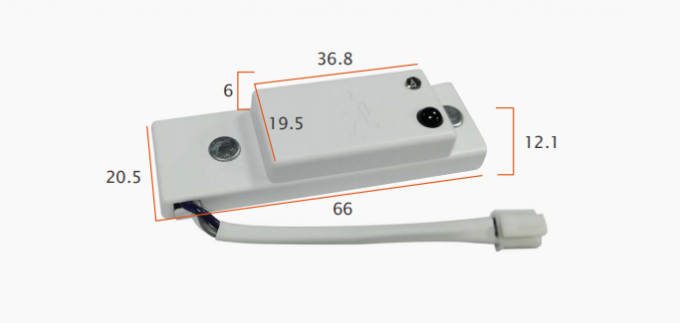

Rysunek wymiarowy (jednostka: mm) czujnika ruchu:

Kompaktowy rozmiar odpowiedni do wszystkich rodzajów lamp.

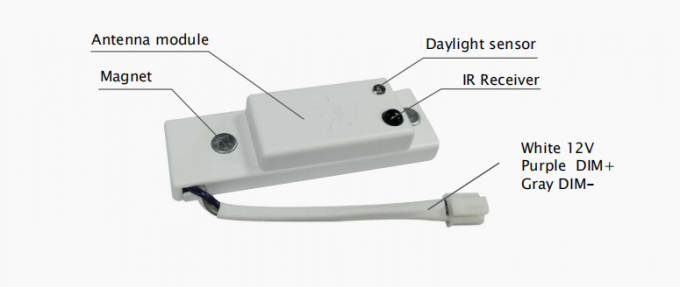

Schemat podłączenia czujnika ruchu:

Metoda sterowania	Włączanie/wyłączanie / ściemnianie 1-10 V / zdalne sterowanie
Częstotliwość mikrofal	5,8 GHz ± 75 MHz
Napięcie robocze	10,5-15 V DC (prąd zasilania >50 mA)
Kolor przewodu	Biały: 12V, Fioletowy: Przyciemniany+, Szary: Przyciemniany-

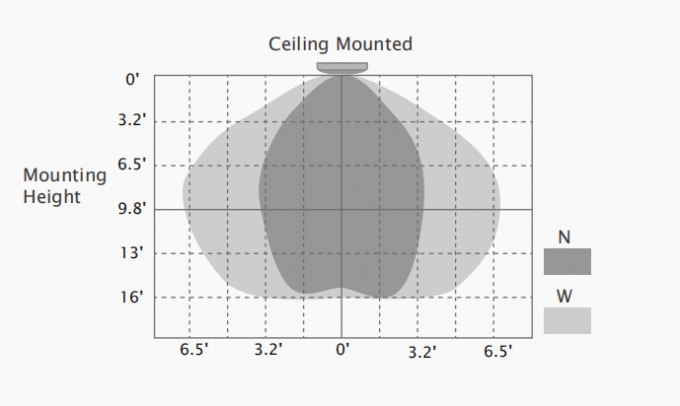

Zasięg wykrywania czujnika ruchu:

Liczba ta wskazuje maksymalną odległość przy najwyższej wysokości montażu przy 100% czułości.

Wysokość montażu	4,8 m/15,74 stopy (montaż sufitowy)
Zasięg wykrywania	W: promień +/-5'; N: +/-2,5' (montaż na suficie)
Kąt detekcji	360° (montaż na suficie); <150° (montaż na ścianie)
Wykrywanie ruchu	0,5~1,5 m/s

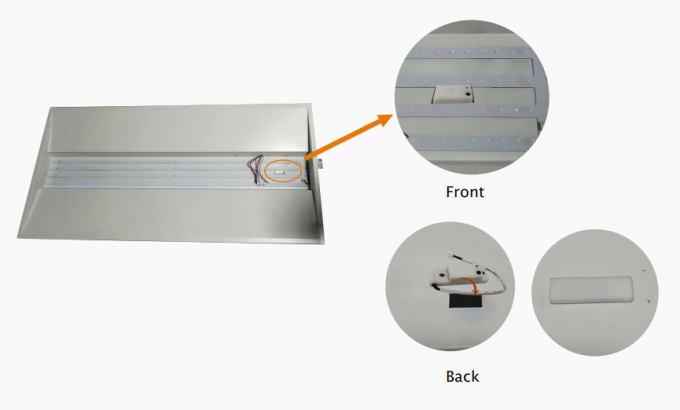

Montaż czujnika ruchu DC:

Złącze 3-pinowe, wtyczka i wtyczka, bardzo łatwe w instalacji i obsłudze przez klienta końcowego.

Środki ostrożności podczas instalacji czujnika ruchu	1. Czujnik mikrofalowy można zamontować w dowolnej lampie, z wyjątkiem tej z obudową w całości wykonaną z metalu.
	2. Wykryta powierzchnia nie może być zasłonięta przedmiotami metalowymi.
	3. Upewnij się, że moduł mikrofalowy jest całkowicie odsłonięty na zewnątrz.
	4. Powierzchnia detekcji modułu czujnika powinna być zamontowana naprzeciwko obszaru detekcji.
	5. Należy trzymać je z dala od kierowcy, aby uniknąć zakłóceń i migania lampy.
	6. Okablowanie należy wykonać ściśle według schematu elektrycznego, aby uniknąć zwarcia.
