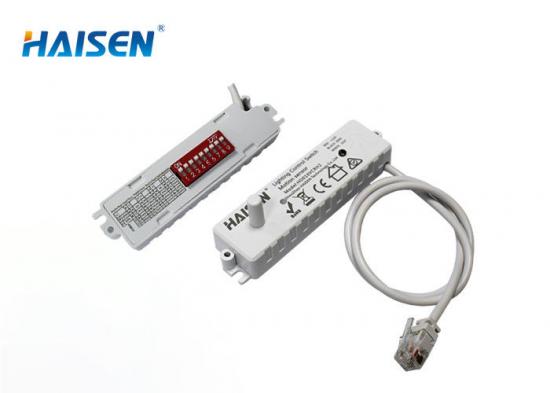

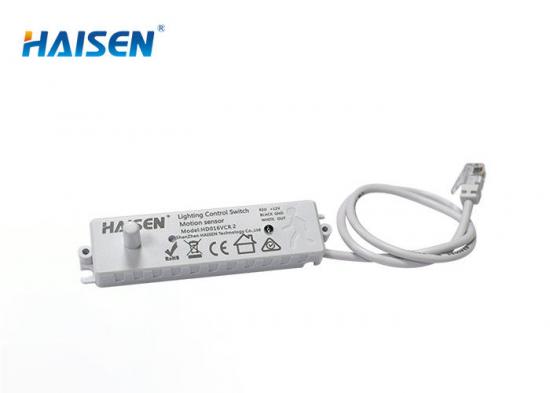

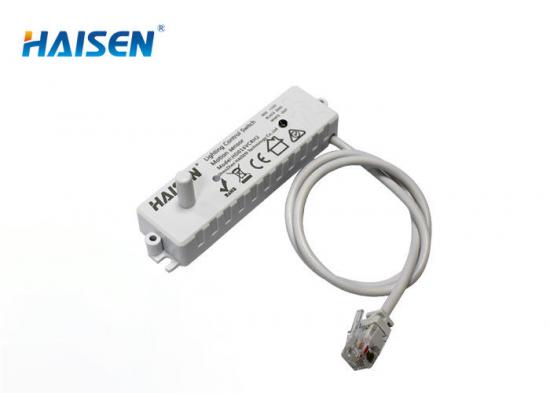

Czujnik mikrofalowy 5,8 GHz 12 V DC z anteną prętową i 9 przełącznikami DIP

HD016VCRH 2 to superkompaktowy i smukły czujnik ruchu mikrofalowy 12 V DC z anteną prętową, który można łatwo zamontować wewnątrz oświetlenia LED. Czujnik ruchu z funkcją ściemniania 1-10 V wyposażony jest w przełącznik DIP umożliwiający ustawianie wszystkich parametrów, a także obsługuje ustawienia zdalnego sterowania.

Marka:
HAISEN
Pozycja nr.:
HD016VCR 2
Zamów (MOQ):
100PCS
Zapłata:
L/C, T/T, Western Union
Pochodzenie produktu:
China

Skontaktuj się z nami

Szczegóły produktu

Kompaktowy czujnik ruchu 12 V DC, 5,8 GHz, antena prętowa czujnika mikrofalowego, 9 przełączników DIP

HD016VCRH 2 to superkompaktowa i smukła konstrukcja Czujnik ruchu mikrofalowy 12 V DC z anteną prętową, którą można łatwo zamontować wewnątrz lampy LED. Czujnik ruchu z funkcją ściemniania 1-10 V i przełącznikiem DIP do ustawiania wszystkich parametrów. Obsługuje również ustawienia zdalnego sterowania.

Cechy:

1. Napięcie robocze 12 V DC z funkcją ściemniania 1-10 V

2. Automatyczne włączanie/wyłączanie światła LED po wykryciu ruchu lub jego braku.

3. Z modułem anteny prętowej, łatwy montaż wewnątrz trójwarstwowego i liniowego oświetlenia z bardzo małym otworem

4,5 roku gwarancji

5. Dzięki 9 przełącznikom DIP zapewnia więcej opcji czasu podtrzymania, obszaru wykrywania, okresu czuwania, poziomu przyciemniania w trybie czuwania i progu światła dziennego.

6. Wyłącz światło lub przyciemnij je do niższej jasności, np. 10%, 20% itp., gdy nie ma ruchu, aby oszczędzać energię i dbać o zrównoważony rozwój.

7. IP20

8. Certyfikat CE/RoHs

Dane techniczne:

Bezpieczeństwo i EMC	Aprobata	CE, ROHS
Parametry czujnika	Temperatura pracy	-20°C~+60°C
	Próg światła dziennego	2Lux/10Lux/50Lux/Wyłącz
	Kąt detekcji	30°-150°
	Obszar wykrywania	50%100%
	Okres czuwania	0s/30s/20min/+∞
	Poziom przyciemnienia w trybie czuwania	10%/20%/ 30%/50%
	Moc czuwania	<0,5 W (tryb czuwania)
	Czas utrzymania	5 sek./30 sek./1 min./10 min.
	Wysokość montażu	Maks. 4 m/13,12 stopy
	Zasięg wykrywania	Maks. 10 m/32,8 stopy
Parametry sieci bezprzewodowej	Częstotliwość mikrofal	5,8 GHz ±75 MHz
Parametry sieci bezprzewodowej	Moc mikrofal	<0,3 mW
Wejście	Napięcie robocze	12 V prądu stałego
Wejście	Prąd roboczy	≤25A (maks.)
Inni	Wymagania dotyczące opakowania	Folia bąbelkowa, papier płaski, karton zewnętrzny.
	Instalacja	Zainstalowane wewnątrz lamp
	Gwarancja	5 lat
	Stopień ochrony IP	IP 20
	Czas życia	50000 godzin

WŁ./WYŁ. Czujnik światła dziennego Obszar detekcji Czas podtrzymania Gwarancja 5 lat

okres czuwania ściemnianie w trybie czuwania

poziom

Wymiary:

Antena prętowa zapewnia niezawodne wykrywanie i zapobiega fałszywym wyzwoleniom, gdy czujnik jest wbudowany w tylną część metalowej płytki LED.

Schemat okablowania:

Trzy linie sterujące do podłączenia ze sterownikiem LED:

CZERWONY służy do podłączenia do +12V

CZARNY służy do połączenia z GND

ŻÓŁTY służy do łączenia z OUT

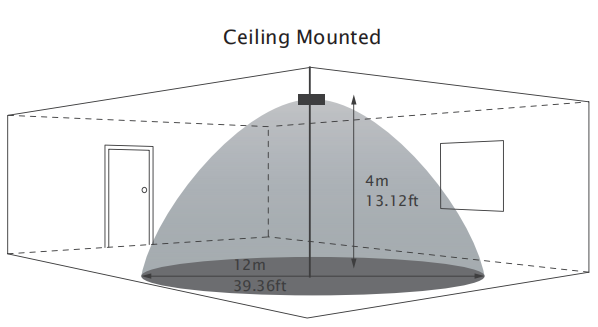

Zasięg wykrywania:

Maksymalny zasięg wykrywania wynosi 12 m/39,36 stopy w przypadku montażu sufitowego przy maks. wysokości montażu 2,5–4 m/8,2–13,12 stopy.

Ustawienia przełączania DIP:

Obszar wykrywania (czułość)

	1
Ⅰ	NA	100%
2.	-	50%

W tym obszarze zostanie wykryty ruch, co spowoduje aktywację czujnika.

Obszar detekcji wynoszący 100% nazywany jest również wysoką czułością.

Czas utrzymania

	2	3
Ⅰ	NA	NA	5 sekund
2.	NA	-	30s
Ⅲ	-	NA	1 minuta
Ⅳ	-	-	10 minut

Okres światła

utrzymywanie 100% jasności po przesunięciu obiektów

opuść obszar detekcji.

Próg światła dziennego

	4	5
Ⅰ	NA	NA	Wyłączyć*
2.	NA	-	50Lux
III	-	NA	10 luksów
Ⅳ	-	-	2Lux

*Wyłączone oznacza, że czujnik światła dziennego nie działa.

Czujnik włączy światło w momencie wykrycia ruchu, niezależnie od poziomu oświetlenia otoczenia.

Definicja otoczenia jasność; czujnik będzie działał tylko wtedy, gdy jasność otoczenia będzie niższa niż ustawiona określona wartość luksów; gdy jest ustawiona jako „wyłączona”, czujnik będzie działał za każdym razem, gdy wykryje ruch, niezależnie od jasności otoczenia jasność.

Okres czuwania

	6	7
Ⅰ	NA	NA	0s
2.	NA	-	30s
Ⅲ	-	NA	20 minut
Ⅳ	-	-	+∞

Okres, w którym światło utrzymuje niski poziom natężenia przed całkowitym wyłączeniem. Po ustawieniu na „∞”, światło zawsze utrzymuje niski poziom natężenia, jeśli w obszarze detekcji nie ma ruchu i nie wyłącza się.

Poziom przyciemnienia w trybie czuwania

	8	9
Ⅰ	NA	NA	10%
2.	NA	-	20%
Ⅲ	-	NA	30%
Ⅳ	-	-	50%

Definicja niskiej wydajności w okresie czuwania.

Aplikacja:

Może przenikać przez większość materiałów, takich jak szkło, plastik i tym podobne, ale także przez metal, co sprawia, że jest bardzo szeroko stosowany w oświetleniu sufitowym/trójwarstwowym i oświetleniu panelowym w różnych zastosowaniach, takich jak parkingi, produkcja, przemysł i tak dalej.
